Гироскопы, датчики угловой скорости

Гироскопы, наряду с компасами, широко применяются для решения задач навигации. Принцип работы гироскопов основан на эффекте ускорения Кориолиса. Устройства измеряют угловую скорость вращающихся объектов.

Преимущества:

  • Малый дрейф параметров
  • Низкий уровень шума
  • Компактный размер
  • Быстродействие

Область применения:

  • Системы навигации
  • Обеспечение устойчивости и отсутствия вибраций неподвижного оборудования
  • Автомобильная электроника: бортовые записывающие устройства, счетчики пути, противоугонные системы, беспилотные средства передвижения
  • Спутниковые антенны
  • Офисная техника
  • Бытовая техника (вращение диска микроволновой печи)
  • Видеокамеры
  • Системы экстренного оповещения об опасности
  • Сборочное оборудование

Компания Robert Bosch является известным производителем MEMS гироскопов для автомобильных электронных систем курсовой стабилизации. На рынке потребительской электроники гироскопы используются в системах навигации, стабилизации изображения и игровых приставках.

Конструктивно датчик имеет два основных блока: кристалл измерительного элемента и кристалл обрабатывающей микросхемы. Чувствительный элемент производится по технологии микрообработки и представляет собой колеблющуюся поликремниевую массу, нанесенную на пластину в условиях вакуума с осью чувствительности, находящейся в плоскости кристалла. Угловая скорость в плоскости кристалла определяется по емкостным параметрам, как и в механическом гироскопе. Под воздействием электростатической силы поликремниевая масса приводится во вращательные колебания вокруг своей центральной точки. Управляющее колебание стабилизируется электроникой микросхемы. Благодаря симметрии измерительного элемента и только одной центральной точки подвеса, датчик малочувствителен к поступательному ускорению.

Благодаря сохранению углового момента, угловая скорость в плоскости кристалла вызывает ударные ускорения в полимерной массе, которые находятся уже в другой плоскости. Встроенные электроды определяют емкостные параметры этих внеплоскостных ускорений.

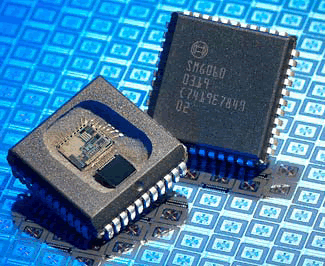

Датчик крена SMG060 с цифровым выходом
  • корпус PLCC44
  • динамический диапазон: продольная плоскость ±240°/с
  • чувствительность: 2 LSB/°/с
  • шум: менее 1.5%
  • нелинейность: ±0.5%
  • самотестирование
  • повышенная частота срабатывания 5/6 кГц
  • источник питания 5 В (аналоговый) 3.3/5 В (цифровой)
  • фильтр нижних частот на кристалле: 30 Гц
  • цифровой выход SPI, разрешение 10 бит
  • рабочие температуры: -40...105°С
  • срок службы: более 15000 часов
  Купить:

Датчик крена SMG061 с аналоговым выходом

  • корпус PLCC44
  • динамический диапазон: продольная плоскость ±240°/с
  • чувствительность: 7 мВ/°/с
  • шум: менее 1.5%
  • нелинейность: ±0.5%
  • аналоговый выход
  • самотестирование
  • повышенная частота срабатывания 5/6 кГц
  • источник питания 5 В (аналоговый) 3.3/5 В (цифровой)
  • фильтр нижних частот на кристалле: 30 Гц
  • цифровой выход SPI, разрешение 10 бит
  • рабочие температуры: -40...105°С
  • срок службы: более 15000 часов
