Profiler 2 – двумерное измерение профиля поверхности

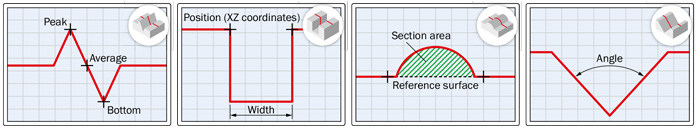

Profiler 2 полностью раскрывает свой потенциал, когда используется для точных измерений двумерного профиля поверхности. Датчик может за одно измерение контролировать до 4 поверхностей и анализировать их сдвиг относительно друг друга. Пользователь может воспользоваться одной из десяти встроенных функций, которые отвечают практически всем задачам измерения профиля поверхности. В число встроенных функций автоматического измерения входят измерение максимальной и минимальной высоты, измерение ширины паза, измерение площади выступа, измерение угла среза и др.
Это экономит время и деньги в процессе инсталляции оборудования. Программное обеспечение предлагает простое обслуживание и превосходную визуализацию результатов измерений. Также, встроенный жидкокристаллический цветной дисплей с элементами управления помогает в конфигурации и визуализации на производственной линии. Поэтому Profiler 2 просто не может не восхищать!

Принцип работы

В основе работы Profiler 2 лежат 2D триангуляционные измерения. Датчик излучает лазерную полосу (1) на поверхность измеряемого объекта. Отраженный свет проецируется от линз на CMOS приемник (2), предоставляя необходимую информацию по профилю объекта. Для расчета его горизонтального положения картинка обрабатывается и трансформируется датчиком, затем отображается на встроенном ЖК дисплее (3) или на компьютере при подключенном программном обеспечении.
Примеры использования датчика Profiler 2:
— измерение дверных зазоров в автомобильной промышленности
— контроль нанесения клеящего слоя на промышленном производстве
— контроль угла сгиба листов в металлообрабатывающей промышленности
— мониторинг правильность сборки печатной платы в электронной промышленности

Технические характеристики

• Диапазон измерений: 75…125 мм
• Ширина лазерной полосы в зависимости от расстояния измерения: 17 мм на расстоянии 75 мм, 22 на 100 мм и 27 на 125 мм
• Разрешение: ось X 25 мкм, ось Y – 2 мкм
• Напряжение питания: 12 – 24 В
• Габаритные размеры: 40х60х94,5 мм
• Вес: 300 г
